这七款网工在线画拓扑工具，绝了！

你们好，我的网工朋友。

画拓扑图，绝对是网络工程师的基操。

上次给你来了篇手把手教你绘制拓扑图的好文，还没看过的先去看啊：《网络拓扑图怎么画最好？》。

关于画拓扑的工具，那就多了，直接用PPT，又或是Visio，这俩是最常用的两大工具了吧。

但如果你嫌麻烦，想用在线网站绘制，我也有一些私藏网站，今天就全部分享给你哈。

有其他好用的拓扑软件，欢迎评论区交流啊。

今日文章阅读福利：《 思科、华为、华三、锐捷等多厂商图标合集 》

画拓扑图还在到处找图标的，建议保存一份。私信我，发送暗号“图标”，即可获取各大厂商的图标合集。

01 zen flowchart

zen flowchart虽然是英文，但其实也并没有多么复杂的内容，非常简单好用。而且浏览器现在都带有页面翻译的功能，所以挺方便的。

初次使用需要注册，也并不难，随便自己的一个邮箱注册一下就好了，注册完成后就直接登陆。

当然，除此之外，他也提供写作功能，还有笔记、脑图功能，支持实时协作，让你的团队保持同步。

着急快速创建流程图的，选它就对了。

在线地址：https://www.zenflowchart.com/

02 Excalidraw

Excalidraw 是一款虚拟白板开源在线应用，方便画出流程图、示意图等图表。

多语言支持(包含中文)。白板为手绘风格的图画，可导入第三方图形素材库，支持多人协作、支持快捷键，可从 Excel 粘贴表格等功能。

它的界面十分简洁，交互细致，上手简单。而且免注册，支持中文界面，打开浏览器就能开始画图。

采用端到端加密，绘图内容不上传到服务器，还可以支持通过网页Web链接共享协作。

在线地址：https://c.quk.cc/3/z8/xgzb5eku5is.html  >

03 draw io

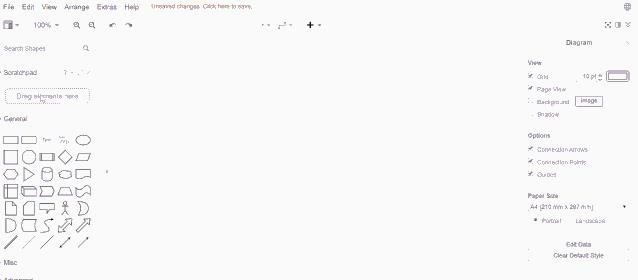

这个网站是大家一提到思维导图流程图啥的就会搬出来的“大佬级”的网站，几乎全平台都可用，Windows、MAC、在线网站都可以直接使用。

特别的是，使用draw io也可以画出漂亮的网络拓扑图。不仅支持在线版，还可以安装到Windows、Mac进行离线使用，尤其是与VS Code的结合，让它支持的平台进一步得到丰富。

在线地址：

https://www.draw.io/

https://www.diagrams.net/

04 xGraph

xGraph整体上和http://draw.io大同小异。但是，还是存在一些不同之处。

xGraph不仅支持组件和节点搜索，还可以进行私密分享。

通过xGraph创建流程图之后，只需要一键就可以获取私有链接和密钥，这样就可以对流程图进行加密分享。

05 processon

说流程图除了必提http://draw.io，processon也必须要有一个排面。

ProcessOn是一个在线协作绘图平台，为用户提供强大、易用的作图工具。

它支持在线创作流程图、思维导图、组织结构图、网络拓扑图、BPMN、UML图、UI界面原型设计、iOS界面原型设计等。同时依托于互联网实现了人与人之间的实时协作和共享。

在线地址：https://c.quk.cc/3/z8/bmqdoaci0zb  >

06 迅捷画图

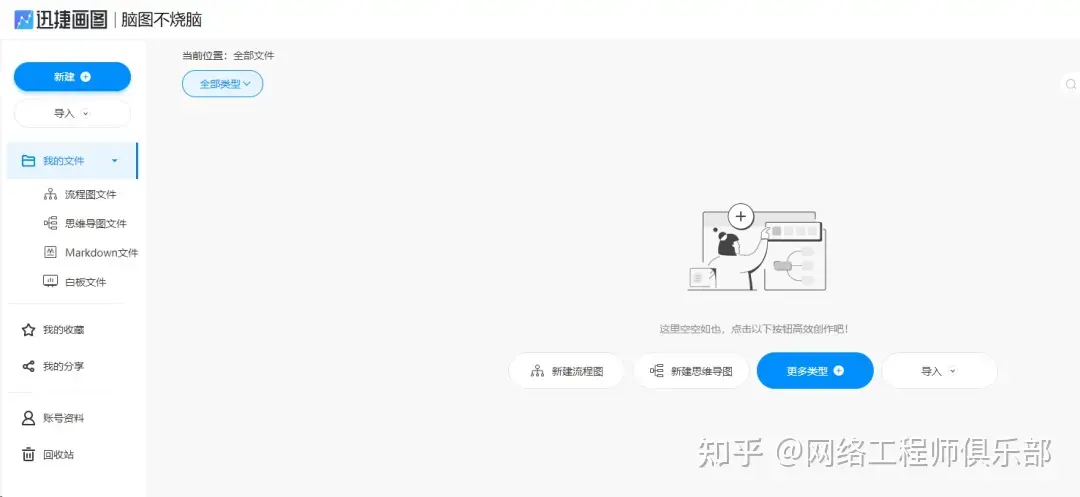

要论模板，论制作简单，迅捷画图也拿得出手。国产软件，用的人也更多些。但是，比较差的体验就是好多模板要付费，可能很多人就望而却步。

它不仅支持在线版，可具有桌面版应用。和ProcessOn、http://draw.io大同小异。但是迅捷画图，免费用户的文件数量、模板都非常少。所以，从免费角度而言，对比ProcessOn、http://draw.io没有优势。

在线地址：https://www.liuchengtu.com/

07 坚果云绘图

如果说前面流程图工具限定免费数量让你使用的不够痛快，或者不能称其为完全免费，那么，坚果云绘图绝对算得上一款完全免费的流程图工具。

坚果云对于很多同学来说都不陌生，但是，对于大多数同学而言它只是一款云存储工具。其实，它也是一款非常强大的流程图工具。

只是，它的流程图功能比较隐蔽，很容易被大家忽略。

在坚果云文件夹内点击新建->绘图文件->编辑就可以打开流程图绘制界面，这样的话可以存储成千上万个流程图，因此，再也不用担心免费数量的限制。

而且，结合坚果云强大的实时同步功能，还可以用于团队内部协同使用。

整理：老杨丨10年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部
