实例详解电气元件-万能转换开关的实物图、结构、原理、接线图

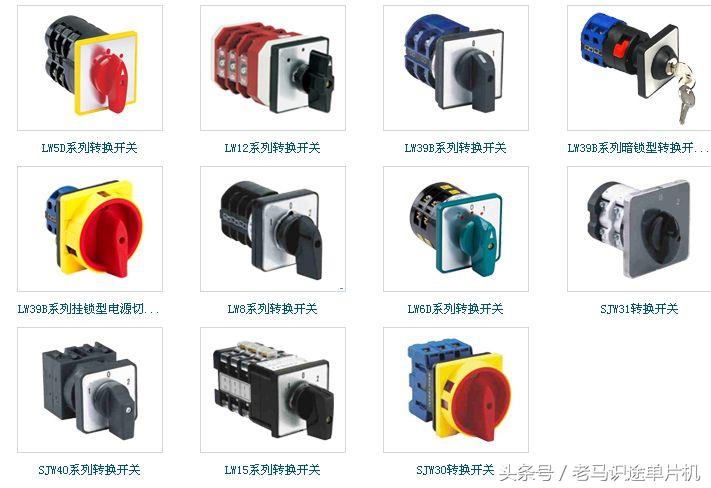

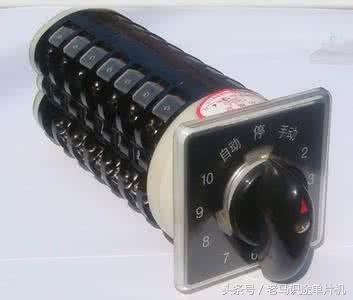

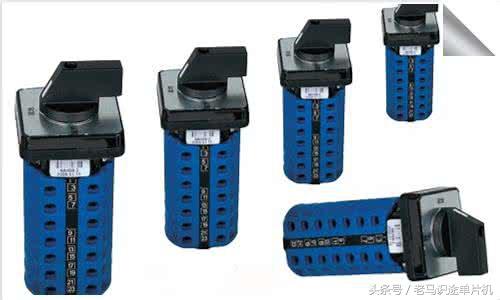

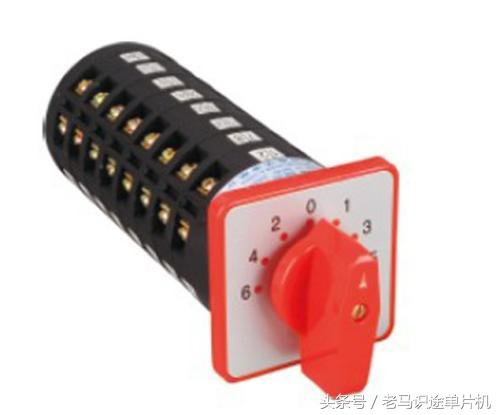

万能转换开关的实物图

万能转换开关的作用

万能转换开关是一种多档式，控制多回路的主令电器。

万能转换开关能够把不同电流的家用电器转换成其能适用的电压和电流下正常工作。

万能转换开关，主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中,.主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

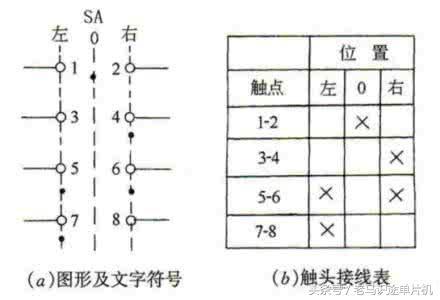

万能转换开关的电路符号

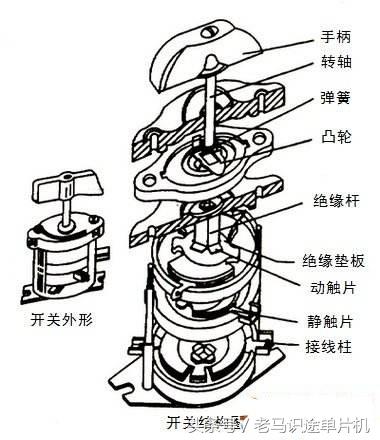

万能转换开关的结构

万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。它由操作机构、定位装置、触点、接触系统、转轴、手柄等部件组成。

触点是在绝缘基座内，为双断点触头桥式结构，动触点设计成自动调整式以保证通断时的同步性，静触点装在触点座内。使用时依靠凸轮和支架进行操作，控制触点的闭合和断开。

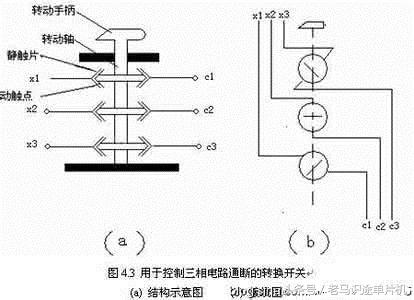

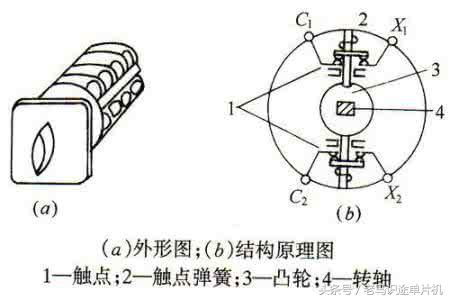

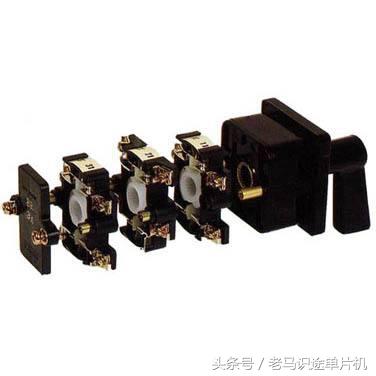

下面是几种常见万能转换开关的结构图。

万能转换开关的原理

万能转换开关的操作过程是用手柄带动转轴和凸轮推动触头接通或断开。由于凸轮的形状不同，当手柄处在不同位置时，触头的吻合情况不同，从而达到转换电路的目的。

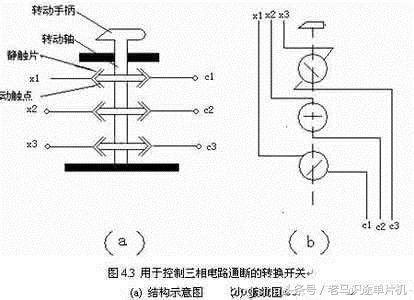

下面是万能转换开关的工作原理图

万能转换开关的分类

常用产品有LW5和LW6系列。LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

LW5型万能转换开关

LW6型万能转换卡关

万能转换开关的主要参数

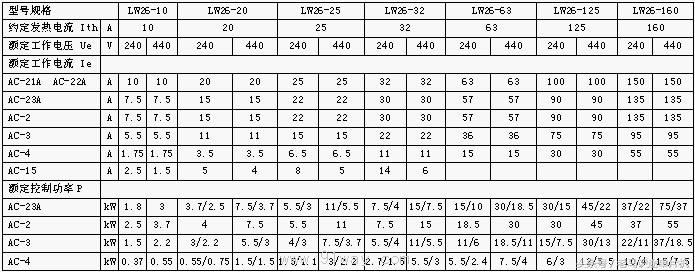

下表是万能转换开关的主要参数

万能转换开关的接线图

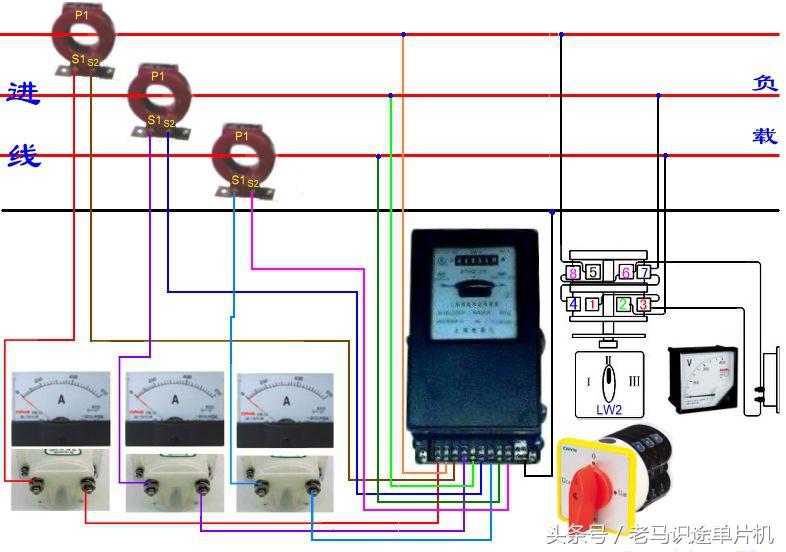

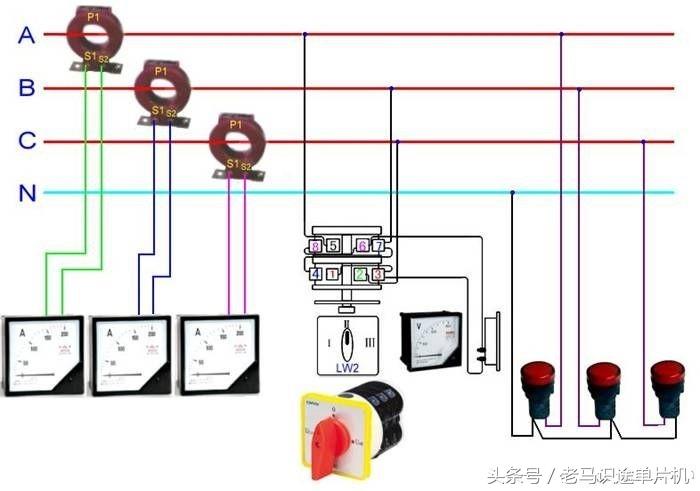

电流互感器三台、电流表3只，指示灯3只，电压表一只，万能转换开关一只。

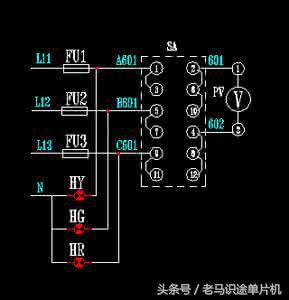

一个电压表和一个频率表与万能转换开关的接线图。

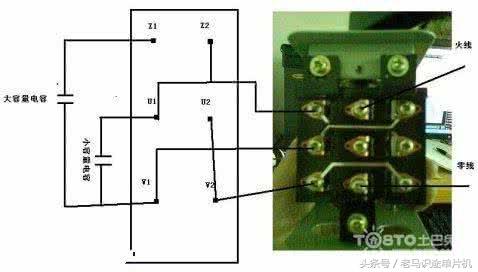

万能转换开关接电机
