故障现象：荣事达XQB52-903G全自动洗衣机，洗衣时波轮只朝一个方向旋转，反方向不转，脱水也不转，但进水、排水正常。

分析检修：进水正常且电机能转，说明进水阀、水位开关及控制电路均正常。先检查电机本身及机械部件有无问题，给电机单独供电，正、反转正常，这说明问题在电脑板上。

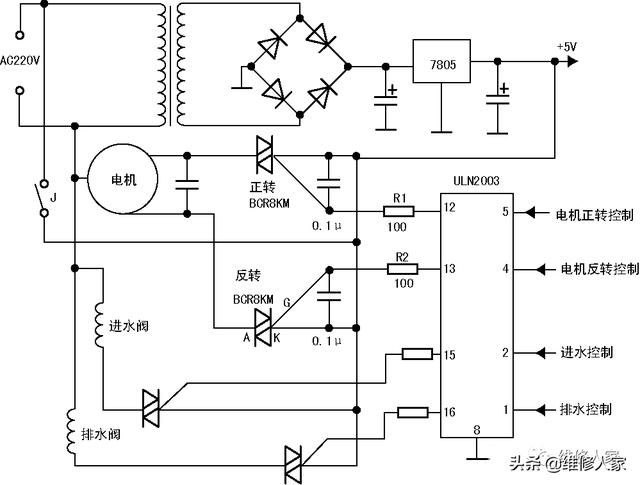

电脑板上涂有较厚的防水密封胶，不便于检测，决定先确定测试点，再进行测量。从正面观察线路板，有2只带散热片的双向可控硅BCR8KM，这应是电机正反转的控制管。另外，板上还有一块放大驱动芯片ULN2003。实绘出相关电路如图1所示。按电源和启动键后，继电器J吸合，洗衣机开始进水，到设定水位后，CPU发出高电平信号，经ULM2003放大后驱动双向可控硅。

根据上述分析应检查以下几路信号：

1.CPU有无正反转高电平信号输出；

2. ULN2003相应输出脚有无信号输出；

3.驱动信号是否送达双向可控硅。

先要找到GND测试点，铁封稳压块7805的散热片，滤波电容的负极或ULN2003的{8}脚都是GND端，用缝衣针穿过防水胶检测。在电机开始工作时，测得ULN2003的{4}、{5}脚有交替出现的高电平，相对应的{13}、{12}脚也交替出现高电平，并且在{12}脚为高电平时电机正向转动，但{13}脚为高电平时电机不转。双向可控硅旁边有两只100Ω电阻，应是R1、R2。检查这两只电阻及外围线路，没有发现异常，判断双向可控硅坏。

测得控制电机正转的那只可控硅的G、K极正向电阻为8.5Ω（指针万用表R×1挡测，下同），反向电阻为26Ω（好管），而测另一只可控硅的正、反向电阻分别为7.5Ω、13Ω（坏管）；测好管G极驱动电流为15mA时导通，而坏管需60mA才能导通。按电路参数估算，ULN2003的驱动电流小于40mA，所以控制电机反转的那只可控硅不能导通，电机只能向一个方向转动。估计坏管系G极内部结构异常，导致其导通困难，将其换新后试机，故障排除。

,
