​发黑处理是什么工艺，紫铜和铜合金表面能发黑处理吗？发黑处理工艺是什么？

发黑处理是什么工艺，紫铜和铜合金表面能发黑处理吗？发黑处理工艺是什么？

紫铜和铜合金表面能发黑处理吗发黑处理工艺是什么

发黑工艺是一种表面处理，经过处理后在工件表面生成一层氧化膜，使工件表面美覌还具有防锈效果，一般用于机械另件和工具上。紫铜和铜合金夲身具有防锈能力，不需要发黑处理。

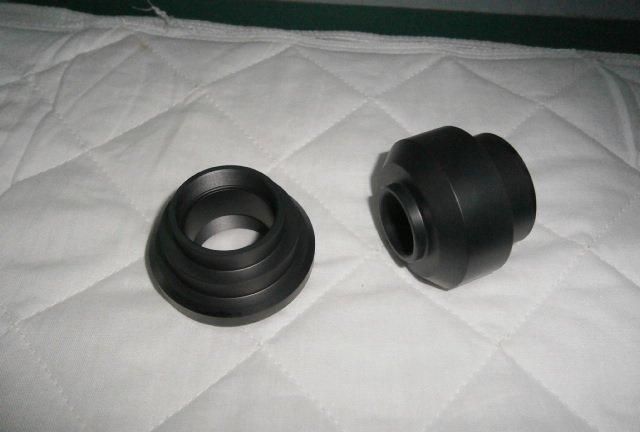

发黑处理可以改变表面粗糙度吗

粗糙度：表面粗糙度，是指加工表面具有的较小间距和微小峰谷不平度。

轮廓算术平均偏差Ra ：在取样长度内，沿测量方向(Y方向）的轮廓线上的点与基准线之间距离绝对值的算术平均值。发黑处理：原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。发黑属于化学反应，由化学知识我们可以知道，酸碱与金属反应，凸出部分是较为容易发生化学反应的。可以理解为发黑处理削减了金属表面波峰，也就是说：发黑是对表面粗糙度是有影响的，但是影响多大看处理效果。符：镀锌、镀铬表面处理对粗糙度影响很大(看镀层厚度)，反之表面处理效果对表面粗糙度也有要求。以上属自己拙见，希望对你有帮助。

金属零件氧化处理指的是什么

零件表面氧化处理就是表面处理技术中的氧化工艺。 通常钢铁零件的氧化处理工艺另外有个专有名词：发蓝或发黑处理。 有色金属零件的氧化处理就叫氧化处理。根据工艺采用的方法不同，分别又有不同的名称，比如根据原理，采用化学方法进行的氧化处理叫化学氧化处理，采用电化学方法进行的氧化处理叫电化学氧化处理，又根据不同的具体方法分为，阳极氧化处理、硬质阳极氧化处理等等 他们都是采用不同的方法，使得各种材料表面形成致密的、稳定的、与基体结合牢固的氧化膜，从而获得一定防护性能或装饰性能的一种工艺。

金属材料发蓝和发黑从工艺上讲有什么区别

发黑也就是发蓝，发黑处理属于表面氧化处理的一种方法。主要有碱性发蓝，酸性发蓝，和常温发蓝，其中碱性发蓝最长见到，碱性法兰就是将工件放在一定的温度的碱性溶液中进行氧化，使工件的表面生成一种氧化膜【四氧化三铁】，这层膜比较的致密，能牢固的和金属表面结合.依照处理的条件的不同该氧化膜可呈现亮蓝色直到亮黑色，所以发黑也就叫发蓝。

5 铁制品解决方法发黑发蓝是什么意思

发蓝和发黑的工艺是完全相同的，只是处理结果不同而已，发蓝在钢材表面上最终形成的的氧化膜是深蓝色的，发黑形成的是黑色的氧化膜，成分都是磁性氧化铁。

至于工艺，则是在腐蚀性不强的工作环境中，将钢制品浸入热的（温度高至130摄氏度或更高）、加有亚硝酸钠的浓碱（氢氧化钠）溶液中处理，钢材表面就能生成深蓝色或黑色的磁性氧化铁（四氧化三铁）膜。这种处理就叫“发蓝”或“发黑”。

处理中发生的反应如下：

3Fe+NaNO2+5NaOH=3Na2FeO2+H2O+NH3（气体符号）

6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3（气体符号）+7NaOH

Na2FeO2+Na2Fe2O4+2H2O=Fe3O4+4NaOH

电木表面处理工艺有哪几种

太多了，表面处理可分为四方面：

1、机械表面处理：喷砂、抛丸、磨光、滚光、抛光、刷光、喷涂、刷漆、抹油…………。

2、化学表面处理：发蓝发黑、磷化、酸洗、化学镀各种金属与合金、TD处理、QPQ处理、化学氧化……。

3、电化学表面处理：阳极氧化、电化学抛光、电镀…………

4、现代表面处理：化学气相沉积CVD、物理气相沉积PVD、离子注入、离子镀、激光表面处理…………。

上面所列的是方面，还不是种类，比如喷砂一类就有干喷砂、湿喷砂、雾化喷砂、气水喷砂……的工艺。喷涂就有静电喷涂、火焰喷涂、粉末喷涂、塑料喷涂、等离子喷涂、爆炸喷涂…………的工艺。电镀就有镀铜、镀铬、镀锌、镀镍……电镀工艺，例如只是镀铜就依PH值不同可分为酸性和碱性镀铜两大类。按铜离子与电解液的主要成分所形成的主盐分类，有氰化物镀铜、焦磷酸盐镀铜、柠檬酸盐镀铜、硫酸盐镀铜、酒石酸盐镀铜、氟硼酸盐镀铜以及它们的光亮性镀铜等工艺。

到底有多少种，没有数过，估计大几十种或上百种。有适应金属材料的也有适应非金属
