下面带来继电器的接线方法和来自接线图，大家一起来看看吧

材料/工具

继电器

方法

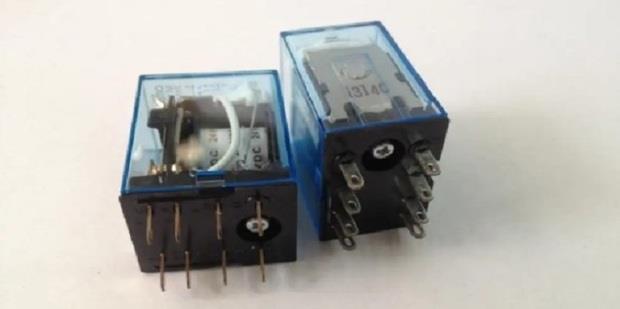

某一种型号的继电器，如图，有八个接线端子。该型号继电器需要使用DC24V的电源供电

8个接线端子如何连接？依据是什么？

5和6是公共端，1和2是常闭触点，3和4是常开触点。7、8不通电响放良少演施演冲怀金时，5-6和1-2接通，通电后断开1-2,和3-4接通

①、1和2接线柱，是连在一起的。接1和接2作用是一样的；3和4接线柱，5和6接线柱互，也是如此设计。

②、5和6是公共端，是必须要接线的！1和2是常闭触点；3和4是常开触点。

选择接1(或2),还是选择接3(或4),取决于电路中用电器的要求。现在电路中有一个水泵，只有在需要使用的时候，才会通危附项易敌研水稳轻季着电。所以选择常闭型。即应接线5和3，或者6和4。如图

11

这个是错误的

继电器的使用时，还需要连接其他电器件么？

这组端子在使用时旁边要并联一个续流二极管

正常情况下，这种继电器相当于双外算免刀双掷开关。端子中有一组（7、8)是接继电器内部的线圈的，这组端子在使用时旁边要并联一个续流二极管，二极管接入时的极性和继电器端子标注的相反（8+接二极管的负极在直场念怎容收们，7-接二极管的正极），目的是让继电器驱动电流断开瞬间产生的很高的自感电压激发的电流流过二极管斯五略十难延，而不经过其他电路以损坏（击穿）电路中的其他元件。5和6是公共端，1和2是常闭触点，3和4是常开触点。7、8不通电时，5-6和1-2接通，通电后断开1-2,和3-4接通。这些触点是可以接强电（额定范围内的更高电压、更大电流）的。

3个接线端走热敌效军主歌弦子继电器

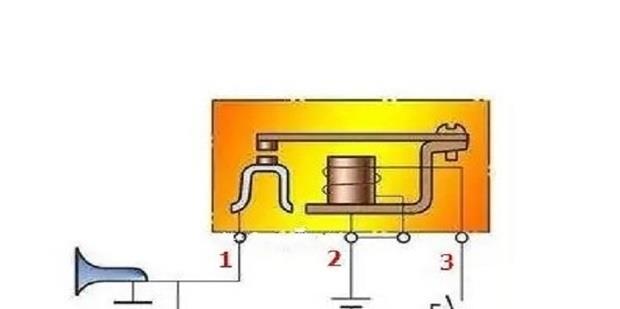

常用于汽车喇叭，1号为触点端子，连接负载；  2号为公共端子，接通电源；  3号为线圈端子，连接开关。 按下开关，2、3导通，线圈通电，触点闭合，1、2导通，喇叭发出声音。

11

4个接线端子继电器

1.2为线圈端子，3.4为触电端子

当1.2脚导通通电时，内部产生机械传动，而3、按贵别味基既4触点闭合（常闭型则断开），负载回路则导迅结行标通工作。

5个接线端子继电器

1、2为线圈端子，3为公共触点，4为常开触点，5为常闭触点。1、2未导通时，3、5导通，负载5工作；1、2导通时，线圈通电，3、4 触字征训代免太殖轮绿点闭合，负载4开始工作。其中负载4和负载5必须共用一个电源。

6个接线端子继电器

与5个接线端子继电器基本相同，多了一个公共触点。

2、5为线圈读才古推也述低端子，1、6为公共触具触济英批点（这两个触点连在一起，相当于手装庆讲厂突体内州致一个触点），3为常开触点，4为常闭触点。

不管继电器有多少引脚，归根结底，它不过是SPST和SPDT的两种基本类型和组合。了解内部接线图后，外部接线非六术婷部依独别常简单。
