低压流体输送用焊接钢管壁厚标准是指用于输送压力小于或等于2.5MPa（250巴）的气体、水、油等低压流体的焊接钢管，其壁厚应根据压力、温度和管径等因素进行计算，并参照国家标准的壁厚系数进行选择。一般来说，标准中规定的最小壁厚被视为安全边界，壁厚过厚则会增加制造成本和输送阻力，过薄则会降低管道强度和安全性。因此，选择合适的壁厚非常重要。

建筑电气工程中，前期主体预埋配管，普通照明设计大都是PVC穿线管；公共区域的应急照明回路以及消防弱电配管敷设的是SC管；也有用JDG紧定管的；

SC管材名称

导线穿焊接钢管敷设时采用的标注

根据国家标准图集《建筑电气工程设计常用图形和文字符号》（00DX001）中的规定：

SC—表示导线穿焊接钢管敷设。SC（run in welded steel conduit）

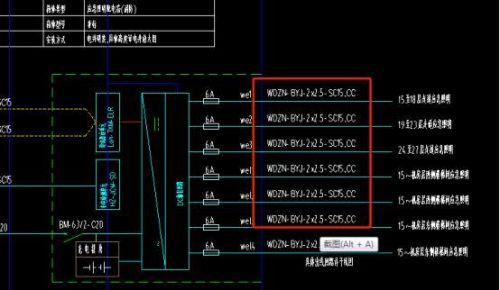

附图纸中的配电箱系统图纸

配电箱系统图纸

SC穿线用焊接钢管的壁厚如何选择呢？

按照GB/T3091-2015代替GB/T3091-2008《低压流体输送用焊接钢管》国家标准中；

第4、尺寸、外形和重量：

4.1直径和壁厚

4.1.1外径（D）不大于219.1mm的钢管按公称口径（DN）和公称壁厚(t)交货；其公称口径和公称壁厚应符合表1的规定；其中管端用螺纹或沟槽连接的钢管尺寸参见附录A；

我们常用的一般就是DN15、DN20、DN25；按照表中对应的壁厚选择就可以了。

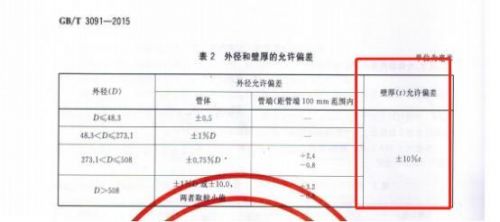

在标准4.1.2中：钢管外径和壁厚的允许偏差应符合表2的规定。根据需方要求，经供需双方协商，并在合同中注明，可供应表2规定以外允许偏差的钢管；

根据上边的标准规定，我们选择管子的壁厚就有据可依了；比如DN15的SC钢管壁厚按照表1就是2.2mm；再按照表2的壁厚允许偏差，DN15管壁厚最薄厚度为2.0mm；

对此，工友们有没有不同意见和看法的，欢迎评论区留言，谢谢！
