​电流表的工作原理，电流表.电压表.电阻表的原理？

电流表的工作原理，电流表.电压表.电阻表的原理？

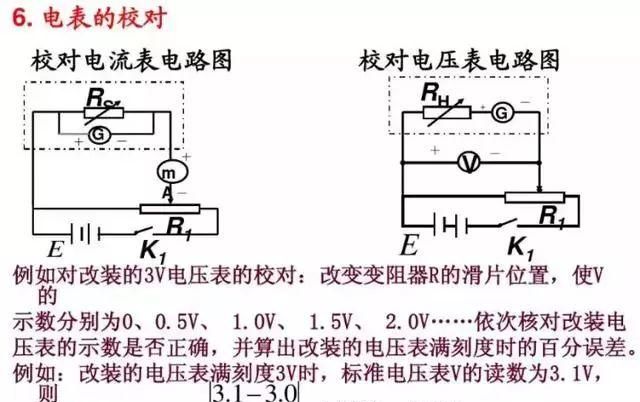

电流表.电压表.电阻表的原理

电流表:

在职蹄形磁铁和铁芯彰一带指针的通电线圈，根据磁场对电流的作用力和电流成正比，通电线圈国电流 受到的力矩m好和电流强度I 成正比，即m.=k1I k1—为比例常数。通电线圈上固定的弹簧产生的力矩m2和偏角θ成正比m2=k2θ k2—也为比例常数。

m1和m2平衡时k1I=k2θ 即θ=kI 其中k=k1/k2也为比例常数。

可见，测量时指针偏转的角度跟电流强度成正比。也就是说电流表的刻度是均匀的。这就是电流表工作原理。

电压表:

电压表是采用电流表装配的，电流表的内阻很小，那么串连一个大的电阻，就可以直接并接到需要量取电压的两点，根据欧姆定律的关系可以知道，电流表显示的电流正比于外部电压，所以就可以测量出电压了。

电阻表:

在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。

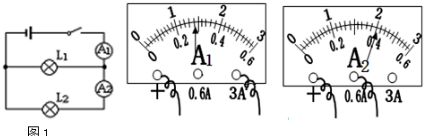

电流表指针偏转原理

电流表工作原理

电流表是跟据通电导体在磁场中受磁场力的作用而制成的。

电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。

当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。

由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。

电流表指针偏转的原因

电流表的工作原理与电动机的工作原理相同。即通电的导体在磁场中受到力的作用而运动。

电流表的指针安装固定在一个线圈上，当线圈通电时，受力而转动，电流大小不同，受力大小不同，指针所指(转动)的角度不同。 因为电源的负极发生氧化反应,产生自由电子,向正极运动.正极得到自由电子发生还原反应.正是由于自由电子的移动导致电流的产生,电流表从而具有示数,指针发生偏转。

即改装成大量程的电流表，为什么这样就可测更大的电流

电流表改装电压表原理是

由电流表串连一大电阻，根据欧姆定律换算成电压。因此并联上支路两端口可测得该两点电压降为多少。

根据基尔霍夫定律，流过电流表串联电阻的电流与该支路上的总电阻的乘积即为所测两端点的电压降。公式表达就是:

U＝Ia×(ra＋r)

（U为被测电路两端电压降，Ia为电流表示数，ra为电流表内阻，r为电流表串联电阻）

因此U的量程由电流表和串联电阻决定。逆推回去则可根据所要电压量程计算电流量程。

再来看到此题，经典的高中物理实验考题。

串联电阻选取必然是定值电阻，只需将两电流表参数各自带入计算即可。

电流表和电压表的用途

电流表和电压表都是电工常用的测量工具。前者是用于测量流经某段电路的电流数值，后者是用于测量某段电路的电压数值。

电流表的特点是，其内阻比较小，把电流表串联接入电路时，对电路总体的阻值影响较小，因此它对该电路电流数值的影响可以忽略不计。

电压表的特点是，其内阻比较大，把电压表并联接入电路时，对电路电流分流较小，因此它对该电路电压数值的影响也可以忽略不计。正确使用电流表和电压表，是一个成熟电工应该具备的基本素质。

为什么电流表能将其他用电器短路

电流表是用来测量电流的仪表。测量电流时，必须将电流表串联在被测量电路中。由于电流表的内部电阻非常小，因此不能将电流表与其他电器并联使用，也不能将电流表直接连接在电源两端。否则，会造成电路短路，强大的短路电流也会将电流表烧坏。
