桥梁支座有哪几种类型

按支座变形可能性分类：

1）固定支座；2）单项活动支座；3）多项活动支座

按支座所用材料分类：

1）钢支座：平板支座、弧形支座、摇轴支座、辊轴支座。

2）聚四氟乙烯支座：滑动支座。

3）橡胶支座：板式橡胶支座、盆式橡胶支座、私服板式橡胶支座。

4）混凝土支座：混凝土较支座

5）铅支座

按支座的结构形式分类：

1）弧形支座

2）摇轴支座

3）辊轴支座

4）板式橡胶支座

5）四氟版式橡胶支座

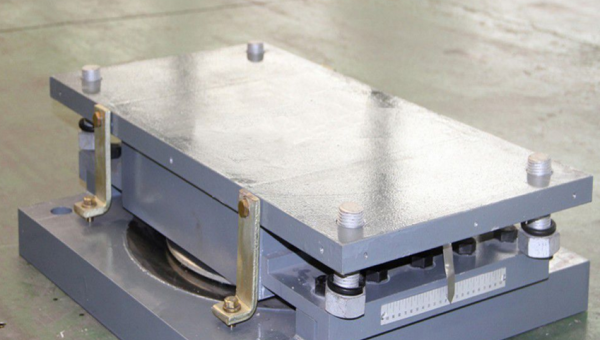

6）盆式橡胶支座

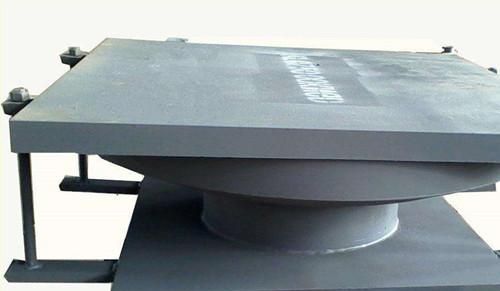

7）球形支座等。

传统的常用桥梁支座有：垫层支座、平板支座、弧形支座、摇轴支座、铰式固定支座以及铰式辊轴支座等。桥梁支座类型很多，主要根据支承反力、跨度、建筑高度以及预期位移量来选定。

桥梁支座有几种类型?

桥梁支座分类如下：

1、结构型式分类：球型支座、盆式橡胶支座、板式橡胶支座、铰轴支座、转体球铰等。

2、使用功能分类：普通支座、抗震支座、减隔震支座、拉压支座、抗风支座等。

3、使用环境分类：普通环境用支座、低温用支座和耐蚀支座。

作用：

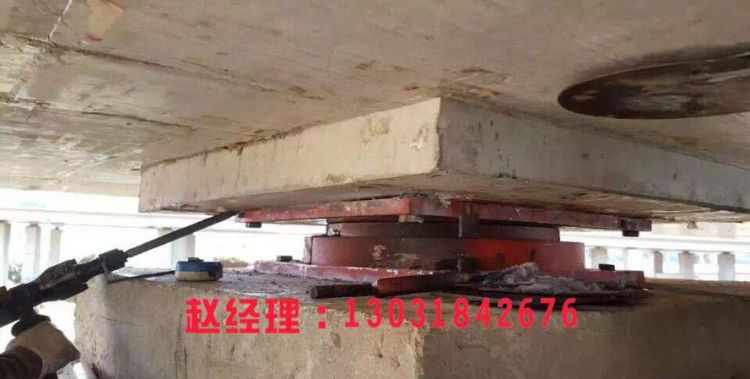

桥梁支座将桥跨结构上的荷载通过支座传递给墩台。支座的作用主要表现在以下三个方面：使反力明确地作用到墩台的指定位置，并将集中反力扩散到一个足够大的面积上，以保证墩台工作的安全可靠；

保证桥跨结构在支点按计算图式所规定的条件变形；保证桥跨结构在墩台上的位置充分固定，不致滑落。

桥梁支座的适用

桥梁支座产品，主要应用于铁路桥梁、公路桥梁、城市立交桥、高架桥等项目中，也可用于大型建筑结构中。

在不同类型的桥梁中，设计院一般按照桥梁的结构型式、桥梁上部结构的反力及变形大小、设置支座的位置及大小、桥梁上部行车的类型（火车或汽车）、桥梁所处地震区域、桥梁所处的环境情况来选取适当的桥梁支座产品。

公路桥梁对于高速公路桥梁和一些小型公路桥梁，由于其跨径小、上部结构的反力及变形小，一般选用板式橡胶支座产品。对于跨公路、跨铁路、跨江河、跨海的桥梁，由于其跨径较大、上部结构的反力及变形大，一般选用盆式橡胶支座或球型支座产品。

桥梁支座的类型有哪四种

桥梁支座类型可以分为：油毛毡或平板支座、板式橡胶支座、球型支座、钢支座和特殊支座等。

1、平板支座的上、下摆就是两块平板。固定支座的上、下 平板间用钢销固定。活动支座只将上平板销孔改成长圆 形。平板支座构造简单、加工容易，但反力不集中，梁 端不能自由转动，伸缩时要克服较大的摩阻力，故只适用于小跨度的梁。

2、钢支座是靠钢部件的滚动、摇动和滑动来实现 支座的位移和转动功能的。它的特点是承载能力强， 能适应桥梁的位移和转动的需要，目前仍应用于铁 路桥梁。钢支座常用的有铸钢支座和新型钢支座。

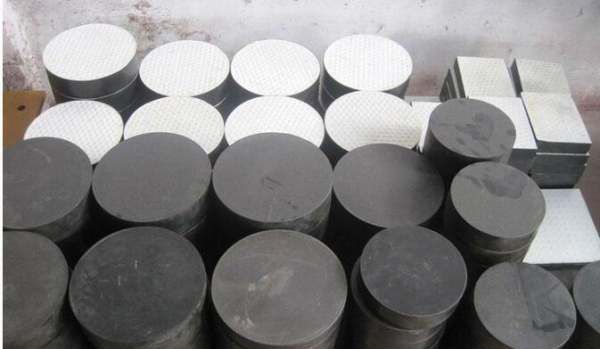

3、板式橡胶支座有矩形和圆形。支座的橡胶材料以氯丁橡胶为主，也可采用天然橡 胶。氯丁橡胶一般用于最低气温不超过-25℃的地 区，天然橡胶用于-30℃至-40℃的地区。

4、球冠圆板式橡胶支座在有一定纵横坡下优于普通 平面圆式橡胶支座，它能有效可靠地将上部结构的荷 载传递给下部结构，改善在安装过程中产生的偏压脱 空等不良现象。

扩展资料

公路桥梁已较少采用铸钢支座，铁路桥梁也开始使用盆式橡胶支座。

新型钢支座主要有：不锈钢或合金钢支座、滑板钢支座、球面支座。

特点： 采用不锈钢或高级合金钢材料制造，支座可 封闭在油箱内，以防生锈并减少维护或免维护；

对承受接触应力的部分进行表面硬化处理， 以提高其容许承载力；

支座的转动部分采用钢制或黄铜制成的球冠 形，在球冠的上、下分别设置聚四氟乙烯板以减少 摩阻力，构成球面（型）支座。

参考资料来源：百度百科-桥梁支座

桥梁支座的作用有哪些

您好，衡水国亨橡塑为您解答桥梁支座的分类有哪些

1、按变形方向：固定支座、单向活动支座和多向活动支座。

2、按材料：钢支座、聚四氟乙烯支座（滑动支座）、橡胶支座、混凝土支座和铅支座等。

3、按结构形式:弧形支座、摇轴支座、辊轴支座、板式橡胶支座、四氟板式橡胶支座。
