如果你问一个做安防的人，监控摄像头最核心的部分是什么？那答案一定是芯片！

一个完整的高清网络摄像机芯片方案包括图像传感器模块，图像处理模块(ISP)，网络摄编码压缩模块，每个模块都扮演着重要角色。

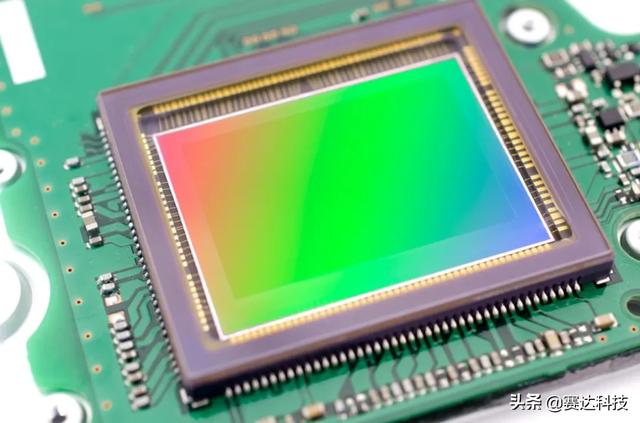

图像传感器是摄像机的重要组成部分。根据元件的不同，可分为CCD和CMOS两大类。监控摄像头接受到的光信号越强，视频信号的幅值就越大，视频信号连接到监视器或电视机的视频输入端便可以看到视频图像，提高图像清晰的根本就在于提高摄像机的感光能力，今天我们就来详细了解CMOS与CCD这两者之间的差异：

五大差异：

整体来说，CCD与CMOS 两种设计的应用，反应在成像效果上，形成包括ISO感光度、制造成本、解析度、噪点与耗电量等，不同类型的差异。

1、ISO感光度差异：

由于CMOS 每个像素包含了放大器与A/D转换电路，过多的额外设备压缩单一像素的感光区域的表面积，因此相同像素下，同样大小之感光器尺寸，CMOS的感光度会低于CCD。

2、成本差异：

CMOS 应用半导体工业常用的MOS制程，可以一次整合全部周边设施于单晶片中，节省加工晶片所需负担的成本和良率的损失；相对地 CCD 采用电荷传递的方式输出资讯，必须另辟传输通道，如果通道中有一个像素故障（Fail），就会导致一整排的讯号壅塞，无法传递，因此CCD的良率比CMOS低，加上另辟传输通道和外加 ADC 等周边，CCD的制造成本相对高于CMOS。

3、解析度差异：

在第一点“感光度差异”中，由于 CMOS 每个像素的结构比 CCD 复杂，其感光开口不及CCD大， 相对比较相同尺寸的CCD与CMOS感光器时，CCD感光器的解析度通常会优于CMOS。不过，如果跳脱尺寸限制，目前业界的CMOS 感光原件已经可达到1400万像素 / 全片幅的设计，CMOS 技术在量率上的优势可以克服大尺寸感光原件制造上的困难，特别是全片幅 24mm-by-36mm 这样的大小。

4、噪点差异：

由于CMOS每个感光二极体旁都搭配一个 ADC 放大器，如果以百万像素计，那么就需要百万个以上的ADC 放大器，虽然是统一制造下的产品，但是每个放大器或多或少都有些微的差异存在，很难达到放大同步的效果，对比单一个放大器的CCD，CMOS最终计算出的噪点就比较多。

5、耗电量差异：

CMOS的影像电荷驱动方式为主动式，感光二极体所产生的电荷会直接由旁边的电晶体做放大输出；但CCD却为被动式， 必须外加电压让每个像素中的电荷移动至传输通道。而这外加电压通常需要12伏特（V）以上的水平，因此 CCD 还必须要有更精密的电源线路设计和耐压强度，高驱动电压使 CCD 的电量远高于CMOS。

虽然目前来看，两者尚有不少差异，但随着 CCD与CMOS传感器技术的进步，两者的差异有逐渐缩小的态势，例如CCD传感器持续在耗电量上作改进，以期应用于行动通讯市场；CMOS传感器则持续改善分辨率与灵敏度的不足，以期应用于更高阶的影像产品市场。

,
