闸刀开关的相关知识了解

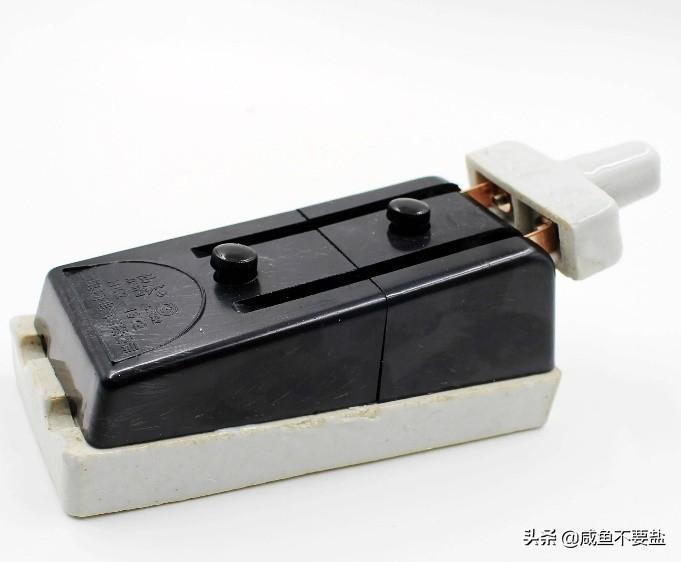

什么是闸刀开关

闸刀开关是一种手动配电器，也称为开启式负荷开关，主要用来隔离电源或手动接通与断开直流电路，也可用于不频繁的接通与分断额定电流以下的负载，如小型电动机、电炉等。

闸刀开关是最经济但技术指标偏低的一种开关。

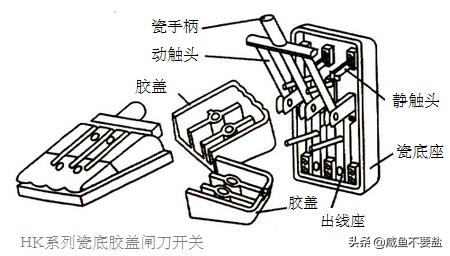

闸刀开关的结构

闸刀开关主要由动触刀、静触头刀座、熔丝、进线及出现接线座，这些导电部分都固定在瓷底板上，且用胶盖盖着。所以当闸刀合上时，操作人员不会触及带电部分。

胶盖的保护作用：

将各极隔开，防止因极间飞狐导致电源短路；防止电弧飞出盖外，灼伤操作人员；防止金属零件掉落在闸刀上形成极间短路。

闸刀开关的图形文字符号

闸刀开关的选择

闸刀开关种类有很多，有两极的（额定电压为250V）和三极的（额定电压为380V），额定电流由10A~100A不等，其中60A及以下的闸刀开关才用来控制电动机。

对于普通负载可根据负载的额定电流来选择闸刀开关的额定电流；对于用于控制电动机时，考虑其启动电流可达（4~7）倍的额定电流，选择闸刀开关的额定电流，最好选电动机额定电流的3倍左右。

使用闸刀开关的注意事项

将其垂直的安装在控制屏或开关板上，不可随意搁置；进行座应该在上方，接线时不能把它与出线座搞反，以防止在更换熔丝时发生触电事故；更换熔丝前必须先拉开闸刀，并换上与原熔丝相同规格的熔丝，同时还需防止新熔丝受到机械损伤；若胶盖和瓷底座损坏或胶盖失落，闸刀开关就不可使用，以防止安全事故的发生。

参考资料来源

[1]唐立位，朱光耀，贺应龙.电机与电气控制项目化教程[M].2版.南京：南京大学出版社，2017
