示波器的作用是什么

示波器（英语：oscilloscope）是一种能够显示电压信号动态波形的电子测量仪器。它能够将时变的电压信号，转换为时间域上的曲线，原来不可见的电气信号，就此转换为在二维平面上直观可见光信号，因此能够分析电气信号的时域性质。更高级的示波器，甚至能够对输入的时间信号，进行频谱分析，反映输入信号的频域特性。

外观

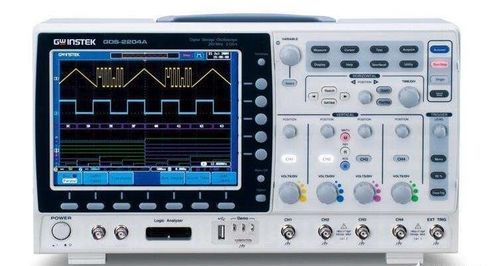

一个典型的示波器通常是盒状屏幕，有多个输入连接，示波器至少包括探头、显示器和控制面板三部分。电压信号通过探头连接到示波器的输入端口，经过处理之后的波形就显示在显示器上。显示器一般为长方形，偶尔也有圆形，在表面标记有垂直的网格坐标。传统的示波器控制面板一般在示波器前部，分布有多个旋钮、按钮或开关，用于调整参数，目前最新的示波器——平板示波器采用全触控屏幕操作，外形如同iPad。

分类

示波器主要可以分为模拟示波器与数字示波器两类。

模拟示波器主要基于阴极射线管，打出的电子束通过水平偏置和垂直偏置系统，打在屏幕的荧光物质上显示波形。

数字示波器主要是通过ADC将模拟数字离散化并存入存储器，通过CPU或专用芯片进行处理后在屏幕上进行显示。原有的数字存储示波器对波形的捕获率较慢，随着技术及专用芯片的发展，现有数字存储示波器的波形捕获率已经可以达到每秒100万次，高于模拟示波器的40万次。 数字示波器又可分为

数字存储示波器（DSO，Digital Storage Oscilloscope）：将信号数字化后再建波形，具有记忆、存储被观测信号的功能，可以用来观测和比较单次过程和非周期现象、低频和慢速信号，以及不同时间不同地点观测到的信号。

数字荧光示波器（DPO，Digital Phosphor Oscilloscope）：通过多层次辉度或彩色可显示长时间内信号。

混合信号示波器（MSO，Mixed Signal Oscilloscope）：把数字示波器对信号细节的分析能力和逻辑分析仪多沟道定时测量能力组合在一起，可用于分析数模混合信号交互影响。

示波器的作用

示波器的用途：用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。 示波器能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。

在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

示波器的余晖模式有什么作用

模拟示波器的电子打在荧光屏上产生的荧光效果是随着时间渐渐变暗直到消失的，此即余辉效应。

因此，波形在屏幕上会停留一段时间然后逐渐消失，此即余辉时间。

余辉时间直接影响对波形的观测，例如：当余辉时间过短，用户可能在眨眼时漏过部分信号。

要显示多次采集的数据，可使用余辉。

若设置显示余辉，示波器可用新的采集数据更新显示，但并不立即擦除先前的采集数据。

先前采集数据将以降低的亮度显示，新采集数据则以正常颜色和亮度显示。

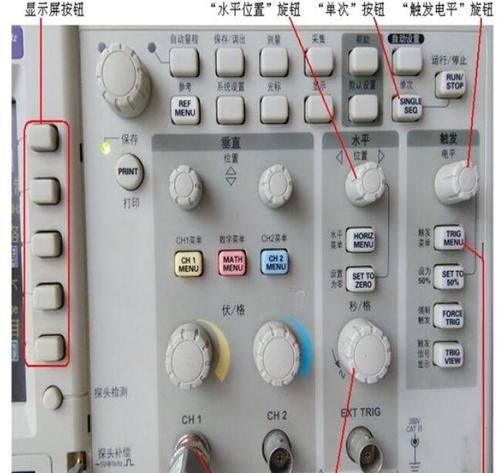

示波器“电平”旋钮的作用是什么什么时候需要调节它观察李萨如图形时，能否用它把图形稳定下来

示波器“电平”旋钮是调节触发电平的， 也就是调节扫描线开始扫描的时机， 或者说当同步信号的电平达到多大时开始扫描。

当你观测一个波形时，调节触发电平的旋钮，你可看到波形的开始点在变化。观察李萨如图形，不能用它把图形稳定下来， 李萨如图形稳定与否，取决于两个信号的频率比，频率比是整数方可稳定下来。
