接触器是控制系统中常见的电气元件，常用于电机的控制，那么如何在接触器上获取运行信号呢？

我们来先看下接触器的工作原理。

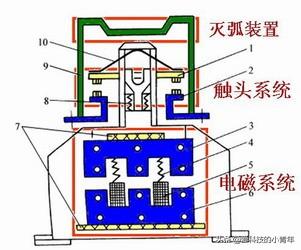

接触器结构

不管是交流接触器还是直流接触器，机构基本都相同，主要分为以下几项：

电磁结构

电磁结构实际上就是我们接触器中的线圈部分，这个是我们接触器的核心元件，这个电磁结构由线圈，铁芯，衔铁构成。

触点结构

触点结构是用来接通和切断线路使用的，可以说是接触器的执行部分，分为主触点和辅助触点。

其他部分

其他部分包括灭弧结构，支架底座，还包括恢复位置的弹簧等结构，用于辅助接触器的工作。

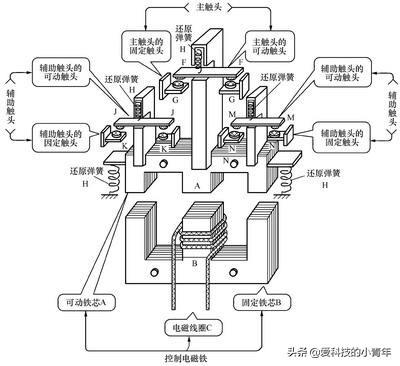

接触器的工作原理

接触器的工作原理其实很简单，利用了我们电磁铁原理，当我们接触器的线圈得电时，产生磁吸力，将衔铁吸合，衔铁带动主触点和辅助触点动作，这就完成了接触器的工作，当停止信号给出时，切断接触器的线圈电压，线圈失电，失去磁性，由弹簧将衔铁复位，切断了主触点和辅助触点。

辅助触点的作用

辅助触点的作用当然是辅助接触器的运行的，辅助触点又分为常开点和常闭点，两者的作用又各不相同。

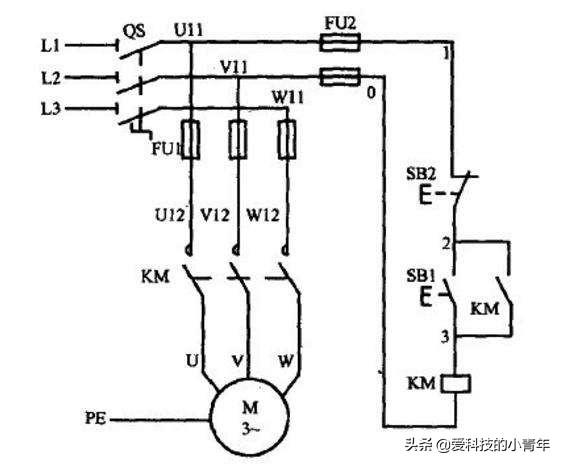

常开触点

常用于接触器的自锁，当我们启动按钮闭合时，线圈就得电，而松开时线圈就失去了电压，这样，为了让启动按钮松开后线圈依然吸和，这就要应用接触器自身的常开触点，并联到启动按钮上，这样当线圈吸和时，常开触点导通闭合，这样启动按钮松开后，线圈依然导通。

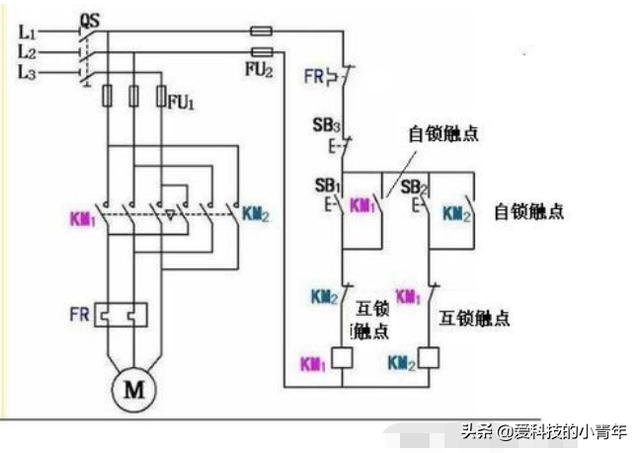

常闭触点

常用于两个接触器的互锁，当用两个接触器来控制电机的正反转时较多会使用互锁功能，将两个接触器的常闭触点，串联到另一个接触器的线圈回路中，这样就能够防止当电机正转或反转时，误操作按钮导致两个接触器同时导通，引起电机损坏。

运行状态反馈

辅助触点还有一个作用就是反应设备的运行状况，当设备通过接触器控制时，接触器吸合，代表设备运行，这时常开触点就导通，可以反馈给PLC下位机系统，作为设备运行的状态反馈点。常闭触点可以应用为设备停止状态的反馈点。

接触器的使用要根据使用的电机或等设备选择触点的容量，再根据系统的控制要求选择线圈的控制电压，然后再根据系统所需要的辅助触点的数量进行选型，切记直流和交流线圈的不同，以免使用错误。
