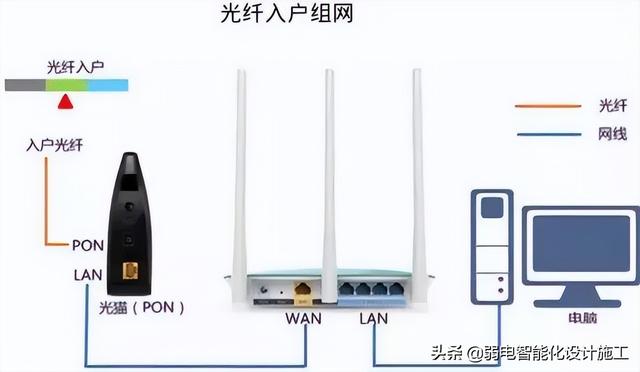

前言大家好，我是林总，目前，家庭宽带普遍实现了光纤入户，入户光纤一般在弱电箱的位置，家庭装修需要预埋网线，才能在后期流畅的使用网络。下文对网线预埋、网线选择、组网方式三个方面说一说。相信看过本文，即便你是零基础的小白，也可以轻松搞定家里的网络。正文1、光纤入户后如何操作

2、网络汇聚点的选择

弱电箱不适合作为家庭网络的汇聚节点，空间狭小，影响无线路由器的散热，金属外壳对无线信号的屏蔽作用比较强，建议弱电箱只放置光猫；

可以将家庭网络汇聚节点放在客厅的位置。

3、网络布线

客厅布线：弱电箱到客厅至少拉两条网线，一条用于连接IPTV电视盒子，一条用于连接客厅的无线路由器；

房间布线：客厅无线路由器作为家庭网络的汇聚节点，连接光猫，每个房间到客厅需要拉一条网线，用于连接房间的电脑或者扩展无线路由器；如果有看IPTV电视的需求，增加一条网线。

4、网络布置

网线的部署是非常重要的，网线一旦部署完成，后期很难修改。好的网络布线可以提供家庭千兆的内网速度，增加无线设备也非常方便，后续使用无线路由器组网、mesh组网、AC AP组网等都需要依靠一套好的网络布线。

5、选择标准高的网线

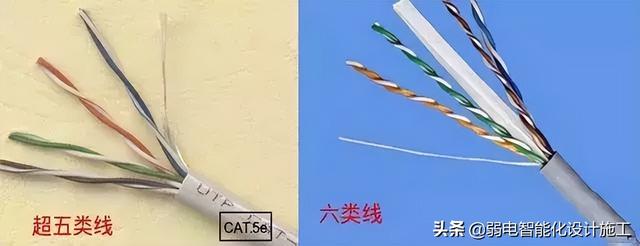

网线建议选用六类线，可以完美的支持千兆网速，网络信号传输稳定；六类线比较容易辨识，一般在表皮标有"CAT.6"的字样，并且大部分有"十字骨架"，如下图所示；

选择网线时，尽量选择大厂生产的品牌网线，可以保证质量。

6、 家庭网络布线

家庭网路布线要考虑，宽带上网布线和IPTV电视布线两套布线系统。因为宽带上网和IPTV使用了逻辑隔离的方式，不能在一条网线上同时传输；

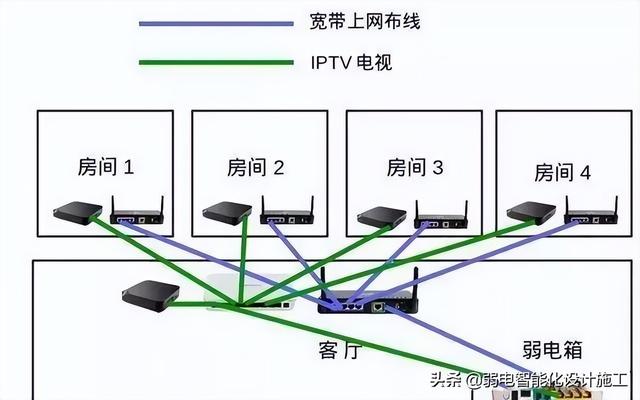

由于弱电箱的空间有限，建议把家庭网络的汇聚点选择在客厅的电视背景墙处；如下图所示，从弱电箱到客厅背景墙处拉两条网线，一条用于连接宽带上网的交换机或路由器，一条用于连接IPTV电视盒子或者IPTV电视盒子交换机；客厅到每个房间拉两条网线，其中一条用于宽带上网，另一条用于连接IPTV电视盒子（如果房间有看电视的需求）。

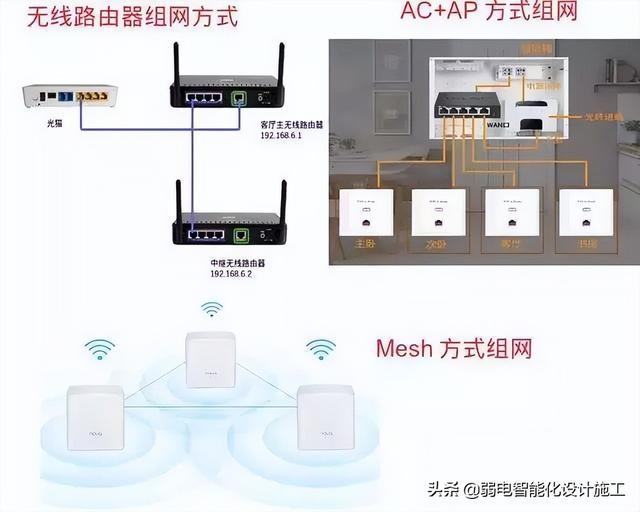

7、组网方式

网络布线做好之后，组网方式可以灵活选择；

路由器组网：客厅的无线路由器作为主无线路由器，房间路由器作为副路由器，配置成无线交换机使用，扩展无线WiFi的覆盖范围；

AC AP方式：POE/AC路由器连接到光猫，每个房间的AP面板连接到POE/AC路由器，AC管理器对家庭的所有AP设备进行配置管理；

mesh路由器组网：mesh路由器组网是一种无线方式，多个mesh路由器自组织、自配置，形成一个全连接的网格网络，相比无线中继方式组网网络稳定性要高很多。

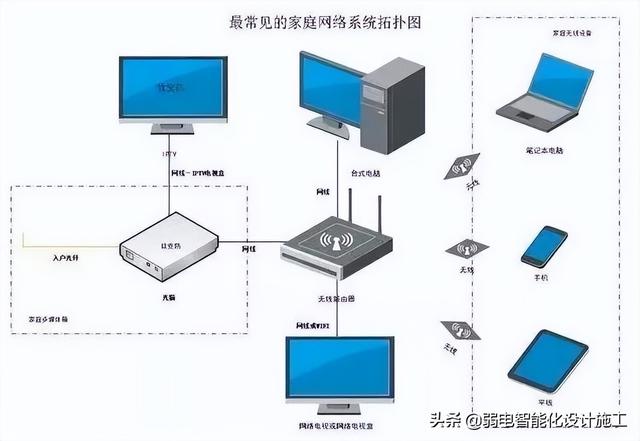

8、一张最常见的家庭网络系统拓扑图：

9、家庭网络常用设备及辅材：

家庭网络最常见的设备和辅材有：宽带猫、无线路由器、网线、网络模块等

上网设备主要要：台式电脑，笔记本电脑，手机，电视等

1．宽带猫（光猫）：光纤接入用户端设备

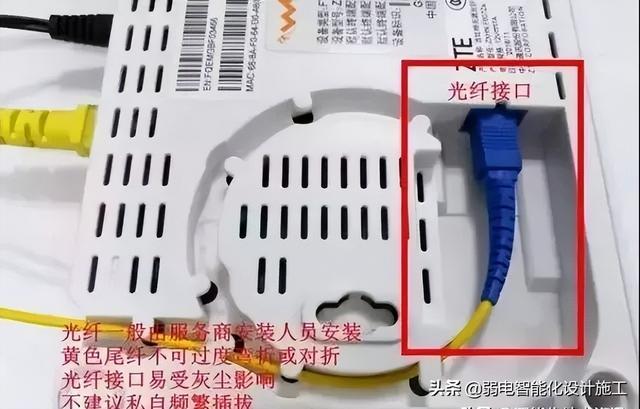

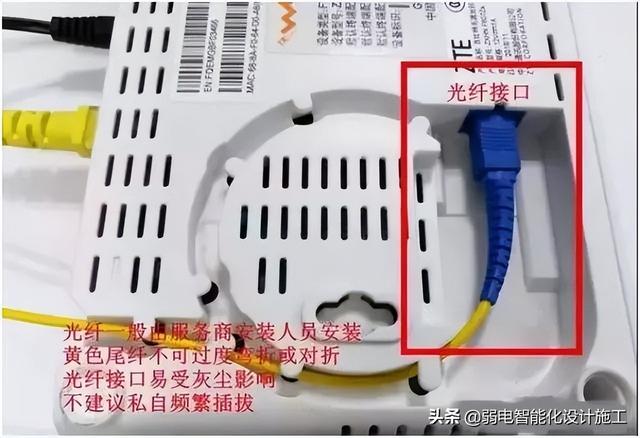

2.光猫的接法：

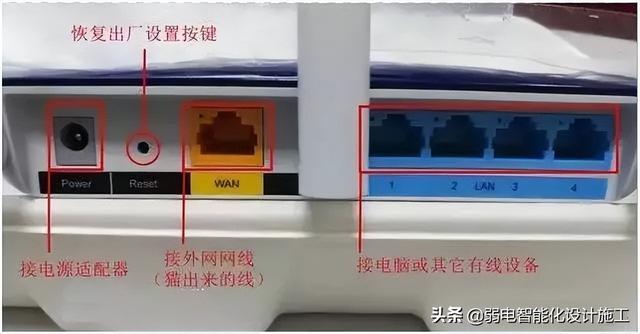

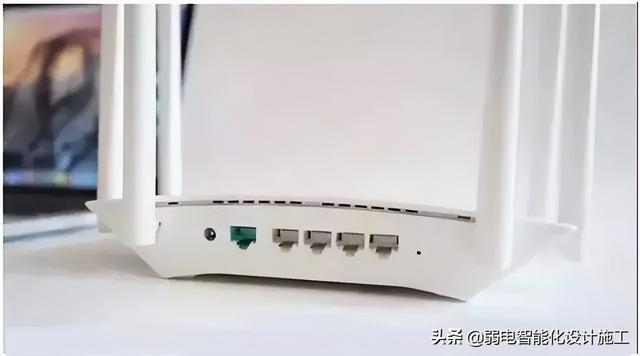

3.路由器及其接法：

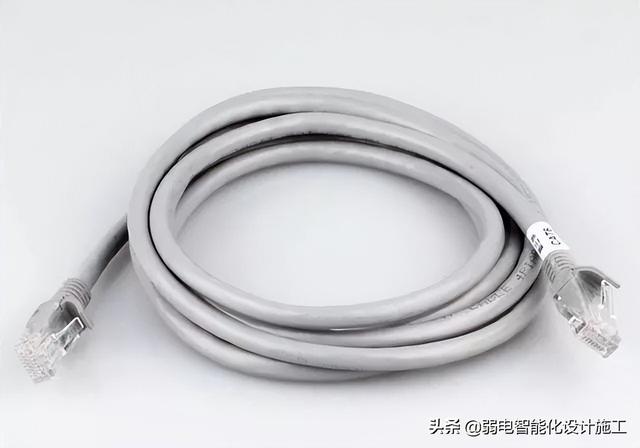

4.网线：

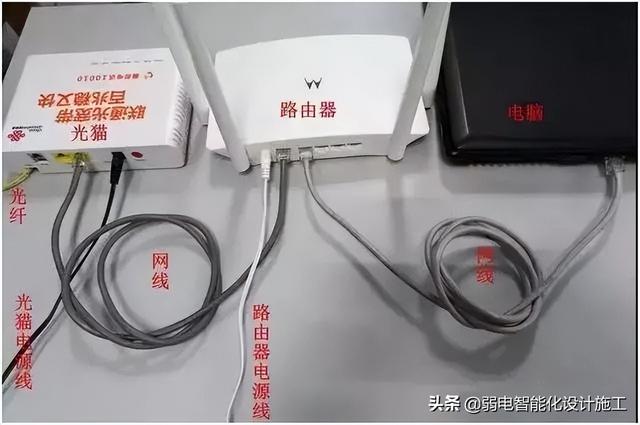

5.家庭网络基本连接方法：

是不是非常简单呢？

家里新装了宽带或者新换了路由器，只要按照上面的方法连接，配置好路由器，就可以放心的上网了。

,
