奥托循环与阿特金森循环

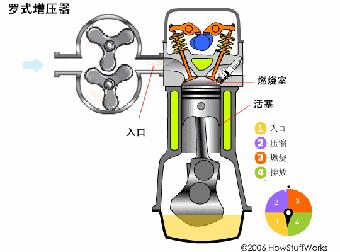

罗式增压器

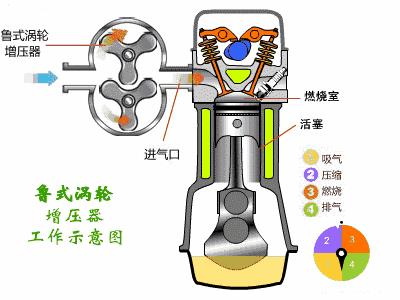

鲁式涡轮增压器

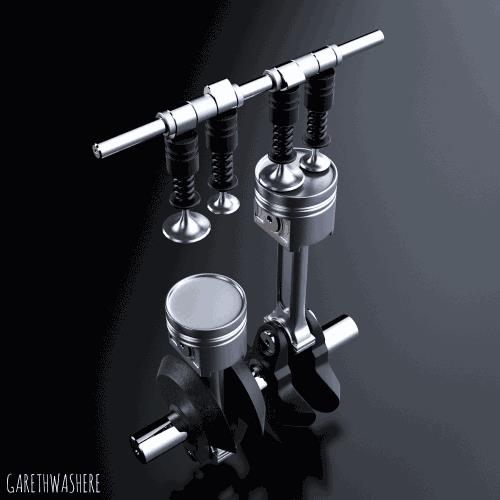

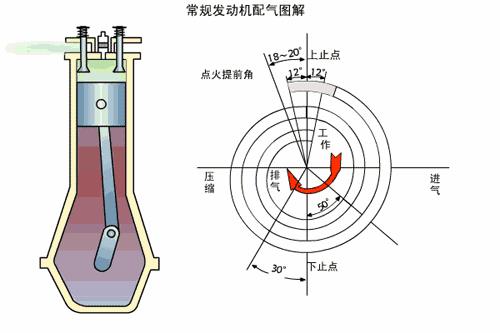

常规发动机配气图解

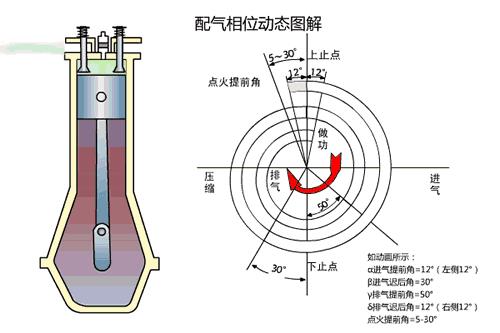

配气相位动态图解
DPI智能双喷射

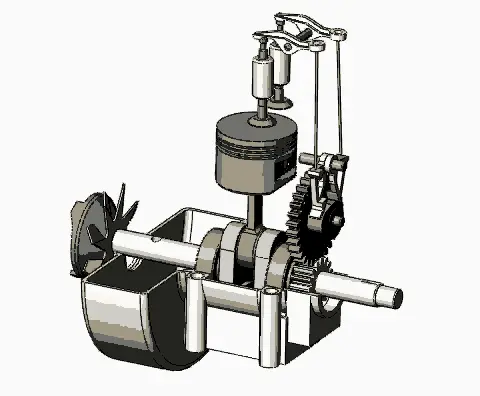

单缸发动机

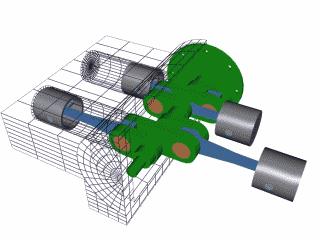

双缸发动机
水平对置双缸发动机
水平对置双缸发动机

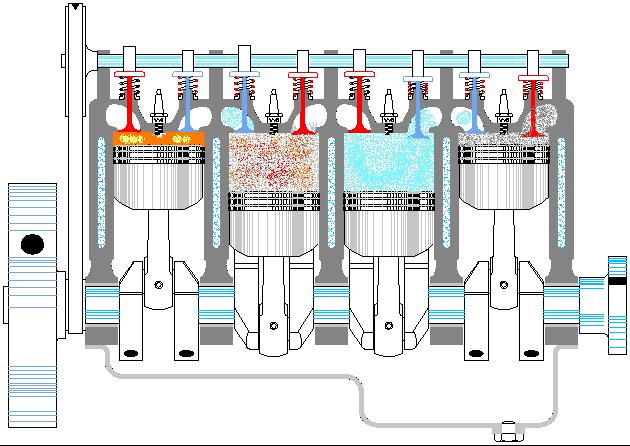

四缸发动机

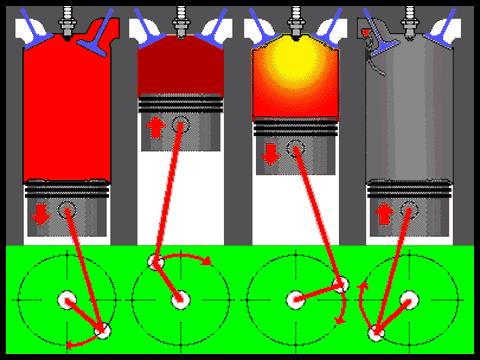

四冲程发动机做功过程
直列式发动机
直列式发动机：所有汽缸均肩并肩排成一个平面，它的缸体和曲轴结构简单，而且使用一个汽缸盖，制造成本较低，稳定性高，低速扭矩特性好，燃料消耗少，尺寸紧凑，应用比较广泛。其缺点是功率较低。
V型发动机
V型发动机：相邻汽缸以一定夹角布置，使两组汽缸形成有一个夹角的平面，从侧面看汽缸呈V字形的发动机。V型发动机的高度和长度尺寸小，在汽车上布置起来较为方便。它便于通过扩大汽缸直径来提高排量和功率并且适合于较高的汽缸数。目前国产的中高档车型中，不少采用V型6缸发动机，比如君威，帕萨特及奥迪A6等等。

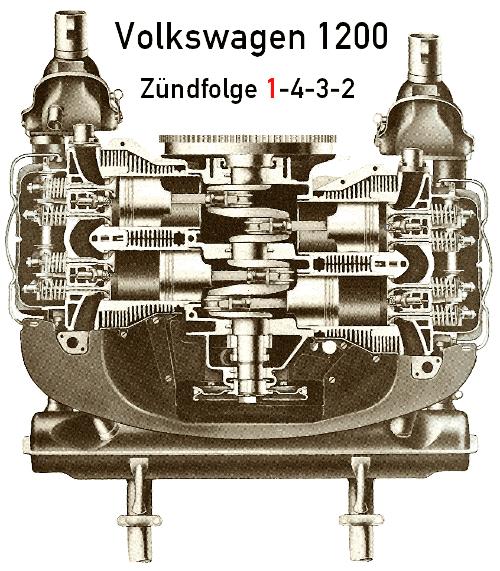

水平对置式发动机

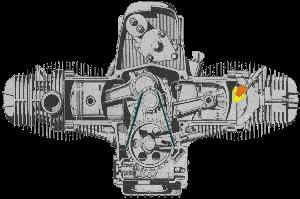

水平对置式：发动机活塞平均分布在曲轴两侧，在水平方向上左右运动。

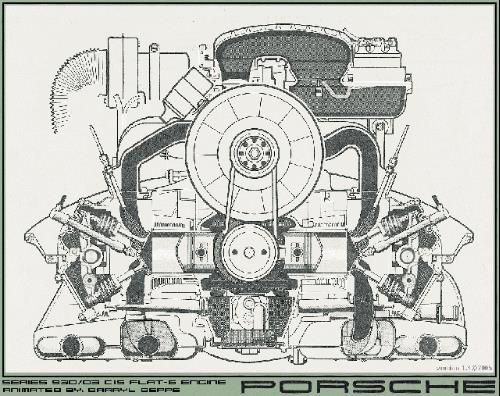

水平对置式发动机

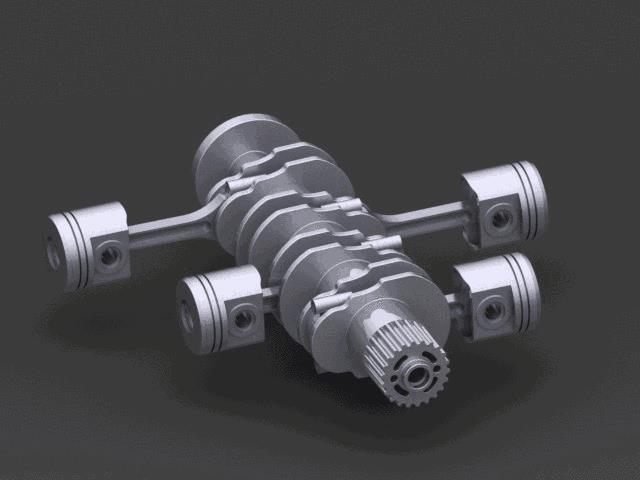

水平对置使发动机的整体高度降低、长度缩短、整车的重心降低，车辆行驶更加平稳，发动机安装在整车的中心线上，两侧活塞产生的力矩相互抵消，大大降低车辆在行驶中的振动，发动机转速得到很大提升，减少噪音。
水平对置式发动机

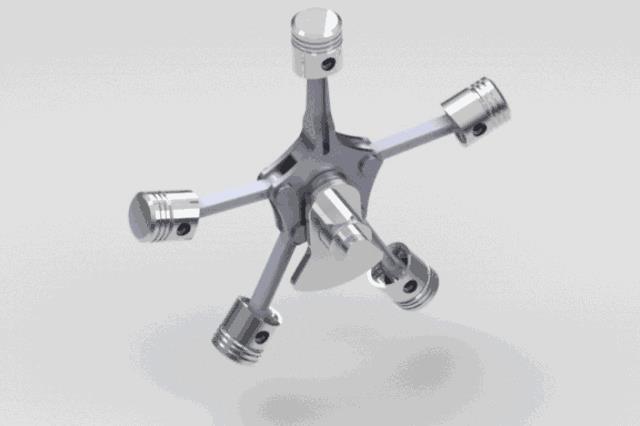

星型发动机

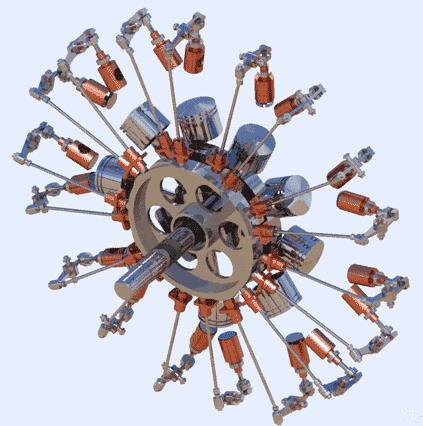

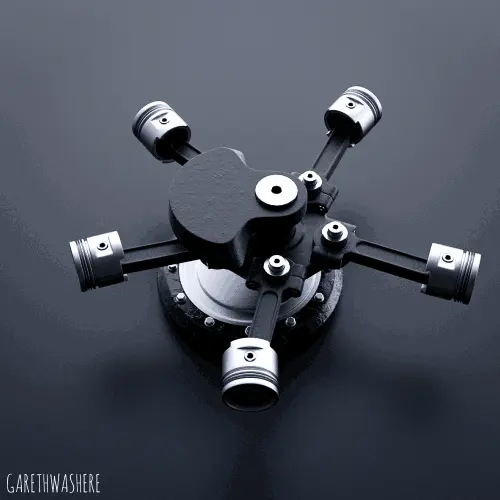

星型发动机是一种气缸环绕曲轴呈星型排列的一种活塞式发动机，气缸数多为奇数。
星型发动机
在喷气发动机出现之前，活塞式飞机发动机大多采用星型设计，因其曲轴短战场生存性强，再因其结构紧凑占用飞机空间小而被舰载机广泛使用。
星型发动机

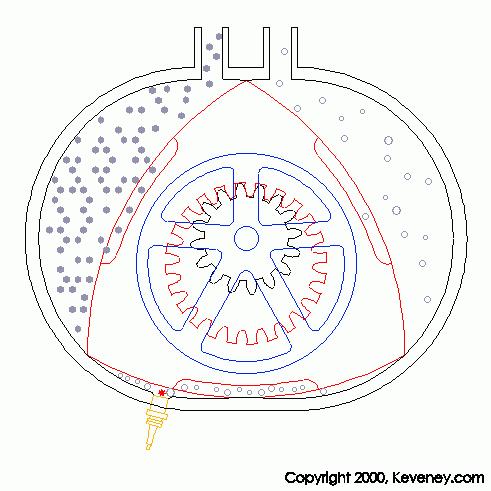

转子发动机

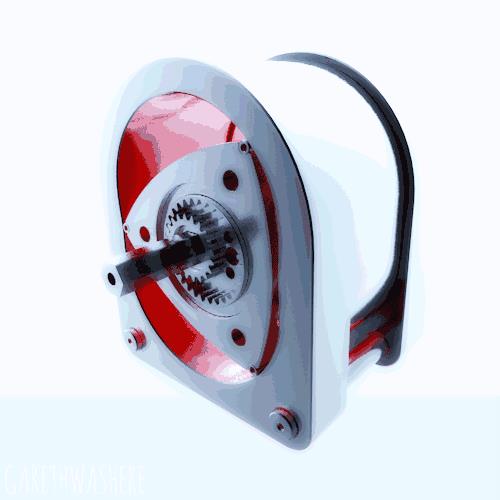

转子发动机是依靠混合气燃烧产生的膨胀压力以获得转动力，转子发动机的膨胀压力作用在转子的侧面， 从而将三角形转子的三个面之一推向偏心轴的中心，这一运动在两个分力的力作用下进行，一个是指向输出轴中心的向心力，另一个是使输出轴转动的切线力。
转子发动机取消了无用的直线运动，因而同样功率的转子发动机尺寸较小，重量较轻，而且振动和噪声较低，具有较大优势。
转子发动机

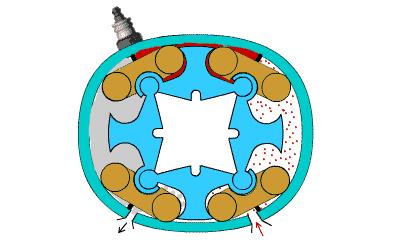

奎西发动机
奎西发动机是一种基于转子发动机的改进型发动机，与一般转子发动机的三叶片不同，奎西发动机使用了四部分组成的链条式转子，使得其具有四个冲程，兼顾了四冲程发动机和转子发动机的优点。是一种体积小、马力大、低转速、大扭矩，可使用多种新型能源的新型发动机。
奎西发动机

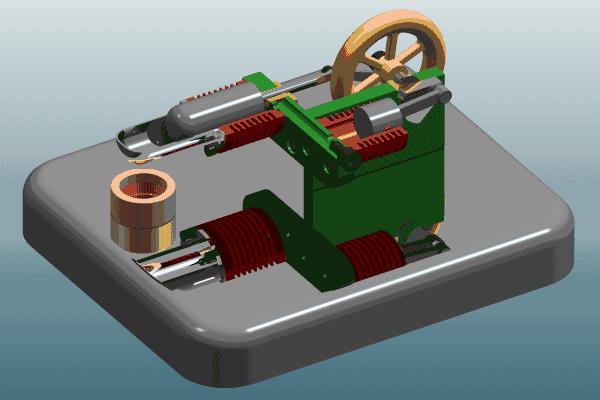

斯特林发动机

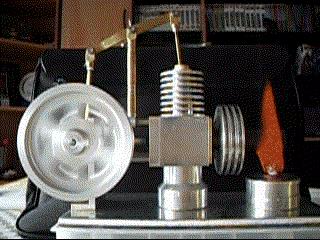

斯特林发动机是通过气体受热膨胀、遇冷压缩而产生动力的。这是一种外燃发动机，使燃料连续地燃烧，蒸发的膨胀氢气(或氦)作为动力气体使活塞运动，膨胀气体在冷气室冷却，反复地进行这样的循环过程。
斯特林发动机
