电工必知整流桥好坏的两种检测方法

电工对整流桥肯定不陌生，因为它是所有电器开关电路必用的电子原件，非常常见，但对于它的好坏检测，却有一定技术要求。

要测量整流桥必须了解它原理，检测才能得心应手。整流桥其实就是四只二极管的组合运用，虽然是一个元件，但却是可以理解为它是一个团队。常见到的有直接焊在电板上，有的封装起来。不管哪种形式都输入端是交流电，出来的是直流电，最简单理解就是把交流电改造成直流再释放出来，供电器电路使用。那么作为电工我们遇到整流桥故障时该怎么应对呢？

首先要了解一下交流端和直流端在没有标注的情况下怎么判断出来：把万用表调到的R*100档位，红表笔固定与一端，黑表笔测量其他三端，当阻值均较大时，则红表笔所接的为整流桥负极。若用黑表笔固定一端，红表笔测量其他三端的电阻值均较小时，黑表笔所接的就为负极。判断出正负极后，剩下的就是交流端了，交流端不分极性，所以不需要判断。

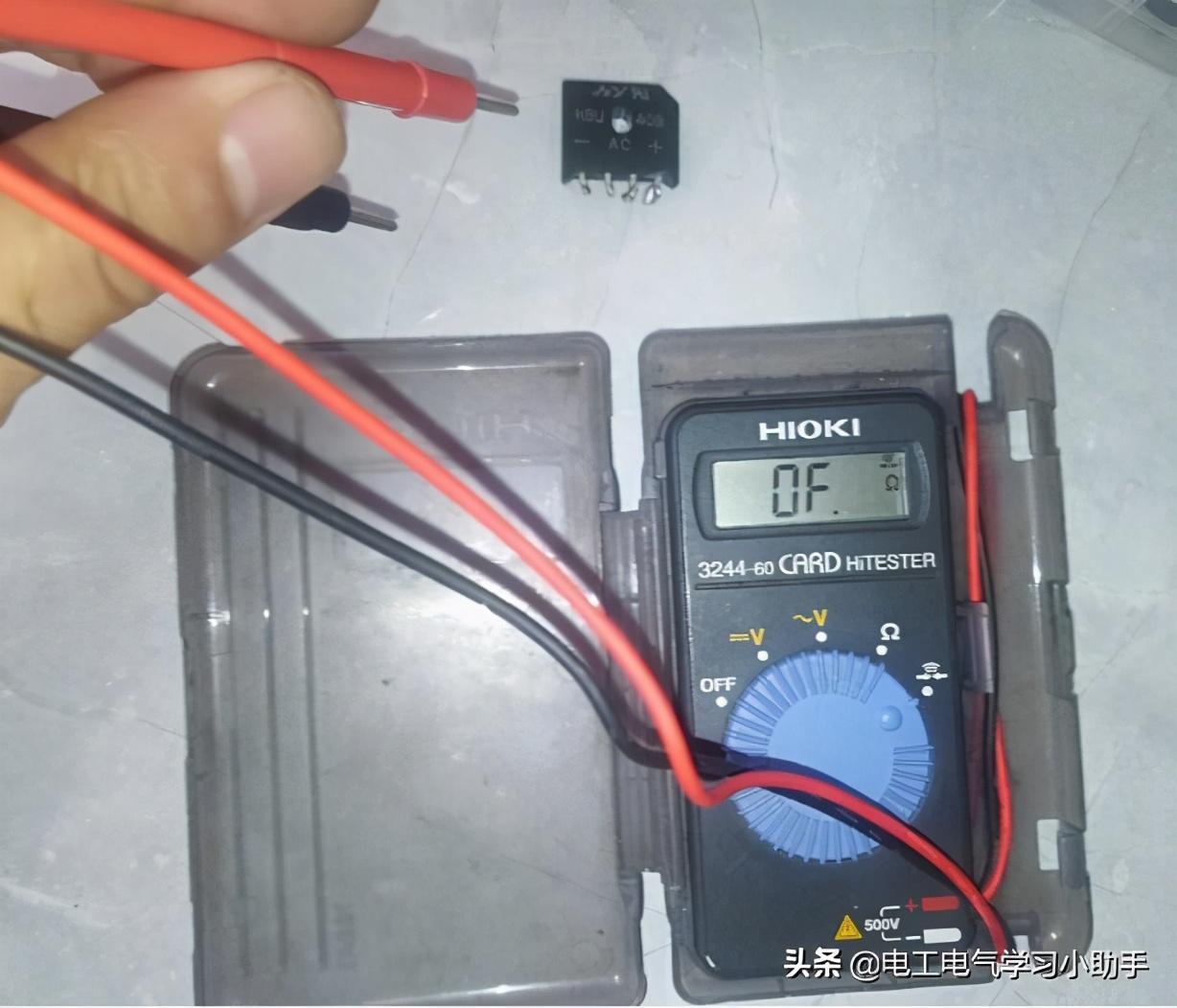

最主要的还是来说一下好坏的判断方法，同样用万用表R*100档位，找到交流端和直流端，分别测量，当表的读数为0时，说明桥内短路，若交流端正反向电阻值均较大，表明桥内断路，当然这个方法是针对于封装的整流桥块，如果不是封装的，就用二极管档位，直接逐个测量，好坏很容易判断。

关于维修，大多数情况下，对于封装的整流桥，只要确定故障就整块更换，对于短路故障的整流块，确实没有好的办法，但对于断路故障还是可以修复使用的，那就是在开路的整流桥块上并联一个不小于原参数的整流二级管，这在手里没有整流块备用，对电源精度要求不高的电路上是完全可以的，而且效果不错，没封装的整流桥，逐个测量，坏哪个，换哪个，非常简单，就不多做说明了。
